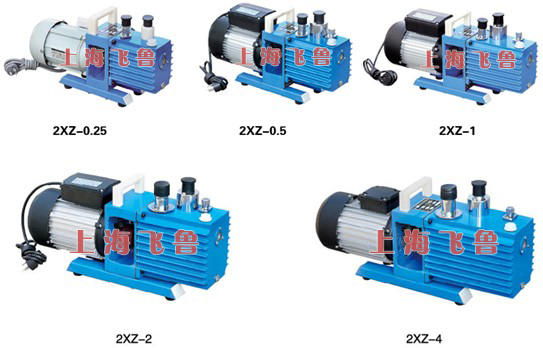

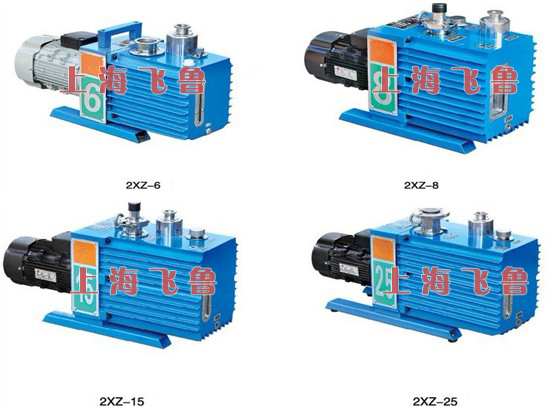

2XZ型旋片式真空泵

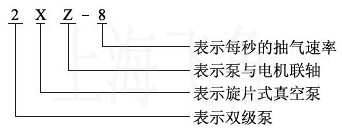

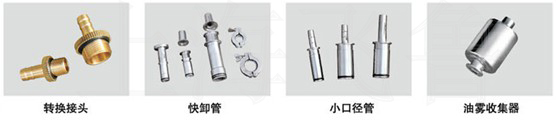

2XZ型旋片式真空泵是用来对密封容器抽除气体的基本设备。它可单独使用，也可用为增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用；该系列泵具有低嗓声、停泵不返油、启动容易等优点，泵上装有气镇阀，可抽除少量的可凝性蒸汽。本真空泵不能抽除含氧过高的，腐蚀性的，有爆炸性的或有毒的(2XZFL防爆型旋片式真空泵除外)，以及含有颖粒尘埃的气体，也不能作压缩泵、输气泵使用。2XZ型旋片式真空泵可用于电真空容器制造、真空焊接、印刷、照相制版、食品包装、真空吸塑、制冷设备维修及仪器、仪表设备配套和实验室等。广泛适用于航空航天、半导体、镀膜、食品包装、干燥、制冷、科研、医疗、电子、化工、医药等专业单位和大专院校等部门的实验室、化验室。 二、2XZ型旋片式真空泵的型号意义：  三、2XZ型旋片式真空泵的结构特点： 1.体积小，重量轻、噪音低； 2.设有气镇阀，可抽除少量水蒸汽； 3.设有自动防返油双重保险装置； 4.小口径2XZ-2，2XZ-4真空泵专配真空干燥箱、冷冻干燥机，印刷机械； 5.配小口径转换接头、KF接口； 附：2XZ型旋片式真空泵进出口口径转换装置图  四、2XZ型旋片式真空泵的性能参数表：

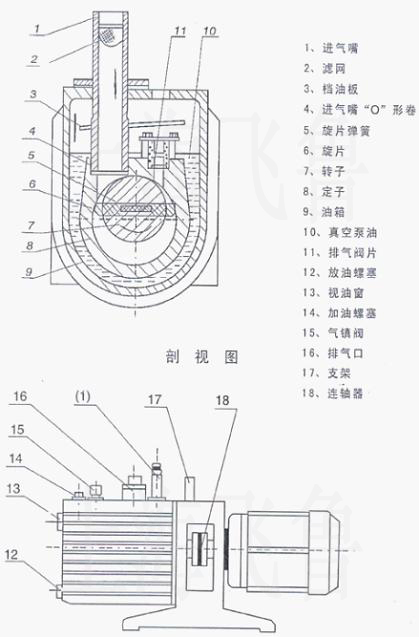

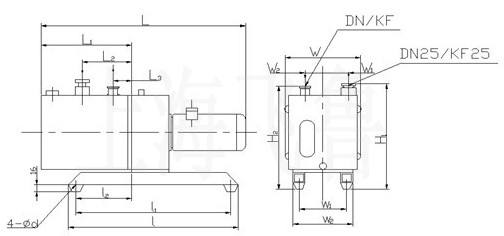

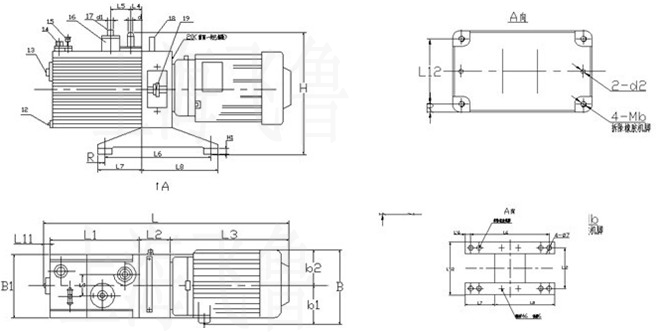

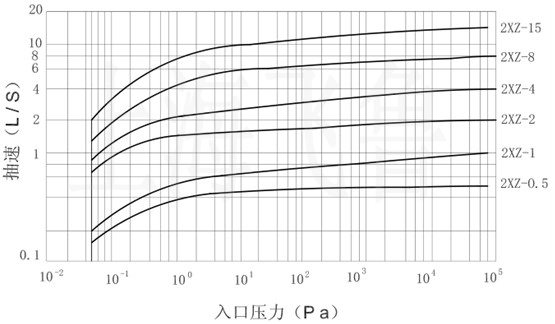

五、2XZ型旋片式真空泵性能曲线图：  六、2XZ型旋片式真空泵工作原理与结构简述： 该泵是一种容积泵，它借助于旋片在泵腔中连续运转，使泵腔被旋片分成两个不同区域的容积周期地扩大与缩小，使将气体吸进、压缩与排出，达到容器被抽真空。 本泵是由两个工作室前后串联同向等速旋转，被抽气体由前级泵泵腔抽入，经过压缩被排出或排入后级泵腔，再经过压缩，排出泵腔，通过减雾器(排气筒)排出泵外。见图(一)所示。  图（一）：2XZ型旋片式真空泵结构图 七、2XZ型旋片式真空泵外形及安装尺寸：  外形及安装尺寸（矩形管）
八、2XZ型旋片式真空泵的使用方法和注意事项： 1、开箱，检查泵在运抽中是否�；�，是否符合出厂要求。 2、先拧开加油螺塞，从加油孔中加油至油标2/3(因出厂运输关系，真空泵腔内无泵油灌入)，后从进气管孔内加入少许泵油(可能出厂时间太长引起泵腔内干燥)为加强泵腔内润滑。油位过低对排气阀不能起封闭作用，影响真空度，过高可能会引起喷油。泵油采用石化行业矿物油型真空泵油标准号为SH0528牌号，配用HFV-N1100，HFV-N1200,HFV-A100. SV-68等。 3、按规定接上三相电源线，三相电机要注意电机旋转方向与泵支架上的箭头方向一致，单相电机直接插上电源插座即可，试运转一下，再开始正常工作。 4、与泵进气管口的连接管道不宜过长，千万注意要检查真空泵外连接管道、接头及容器绝对不能漏气，要密封。否则会影响极限真空及真空泵使用寿命。 5、泵的工作环境:温度5℃~40℃范围内，相对湿度不大于85%，进气口压力1.3*103帕的条件下工作。对抽速在0.5升/秒以上真空泵，均装有气镇阀。如相对湿度较高，可打开气镇阀净化，可抽除少量水蒸气而不会污染泵油，廷长泵油使用时间，净化完毕后及时关死。从而提高泵的使用性能。 6、自吸进油式真空泵，在进气口压力为10OKpa-6Kpa时运转，不得超过3分钟。 7、此泵必须安装在清沽，通风、干燥的场所。 8、下列情况之一不能使用: (1)不能抽吸含有颗粒，尘埃的气体或胶状、水状、液体及腐蚀性的物质。 (2)不能抽吸含爆炸性气体或含氧过高的气体。这种环境应选用我公司生产的防爆真空泵比较合适。 (3)不能系统漏气及真空泵匹配的容器过大，在长期抽气下工作。 (4)不能作为输气泵，压缩泵等使用。 9、泵内设有双重的防返油装置，永不返油。 10、此泵是高精度产品，也不是耐腐蚀真空泵，建议配置过滤器使用。 九、2XZ型旋片式真空泵维护与保养： 1、保持泵的清洁，防止杂质吸入泵腔内。建议配置过滤器，但过滤器的上接口与下接口间距为整个过滤器高度的3/5左右。当水溶液太多时可通过放水螺塞放掉，然后及时拧紧。该过滤器起缓冲、冷却、过滤等作用。 2、保持油位。不同种类或牌号的真空泵油，不可混合使用，如遇污染请及时更换。 3、存放不当，水分或其他挥发性物质进入泵腔内，可打开气镇阀净化之。如影响极限真空，可考虑换油，更换泵油时，先开泵空运转30分钟左右，使油变稀，放出脏油，放油的同时，从进气口缓慢加入少量清洁真空泵油加以冲洗泵腔内部。 4、如遇泵的噪声增加或突然咬死，应立即切断电源，进行检查。 5、该系列泵拆卸顺序: 5.1放油。 5.2松开进气管压板螺钉，拔出进气管。 5.3松开气镇阀压板螺钉，拔出气镇阀。 5.4拆下油箱。 5.5拆除支座与泵连接的内六角螺钉，松开泵联轴节紧固螺钉.抽出泵体总成，拆下挡油板。5.6拆下止回阀开口销，抽出止回阀叶轮。5.7用汽油清洗各部件、疏通油孔待装。 6、2XZ型旋片式真空泵装配顺序: 6.1旋片装上旋片弹簧，插入转子槽内后，先将高级转子装入定子，装上高级泵盖、销、螺钉、键、套上轴套，用手旋转，应无滞阻和明显轻重感觉。 6.2参照6.1安装高级转子方法，装上低级转子。用泵联轴器人工手盘旋转几下，应无滞阻和明显轻重感觉。 6.3自吸进油泵装里装上止回阀部件，调整止回阀头与进油嘴孔的平面。平启高度为0.8-1.2毫米，闭合时，止回阀头应将进油嘴孔严密密封，否则容易造成回油。 6.4装回排气阀片、油盒、挡油板等零件。 6.5装泵体、键、联轴节重新装回支座上。 6.6装油箱，装回气镇、进气管螺丝固定。(注意:检查垫片及0型圈是否完好) 6.7再从加油孔处加油至油位要求位置，拧上放油螺塞。 6.8开启电源，即可使用。 十、2XZ型旋片式真空泵故障及消除方法：
