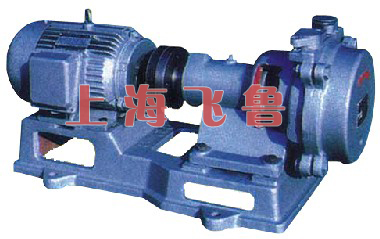

一、SZB型水环式真空泵概述：

SZB型水环式真空泵，可供抽吸空气或其它无腐蚀性不溶于水的、不含固体颗粒的气体。最高真空度可达85%，特别适合于做大型水泵引水用。
目前制造的本型泵有:SZB-4, SZB-8。其中4 (8)表示当水银柱高为520毫米时的气量(升/秒)。

二、SZB型水环式真空泵型号说明：

三、SZB型水环式真空泵结构说明：

1	泵盖	3	叶轮	5	填料压盖	7	滚珠轴承	9	叶轮平健	11	填料环	13	法兰盘
2	泵体	4	填料	6	托架	8	联轴器	10	泵轴	12	轴承压盖	14	联轴器平健

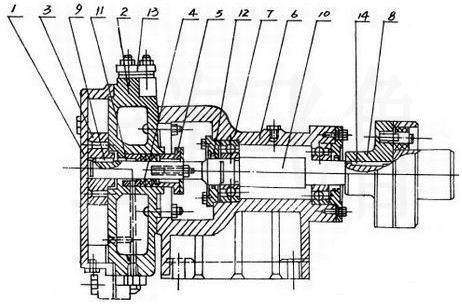

SZB型水环式真空泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）（见图三）为补充水环消耗用水。由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（（6）内的两个滚珠轴承（17）上，右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油滑均可。从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。

四、SZB型水环式真空泵工作性能:

型号	排气量Q			毫米汞柱（mmHg）	最大真空度	转数（r/min）	电机功率（kw)	口径		泵重（kg）
	m3/h	L/S						吸入	吐出
SZB-4	19.8	5.5	440		80%	1450	1.5	ZG1"	ZG1"	42
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	10.6	440		80%	1450	2.2	ZG1"	ZG1"	45
	28.8	8	520
	14.4	4	600
	0	0	650

五、SZB型水环式真空泵性能曲线图：

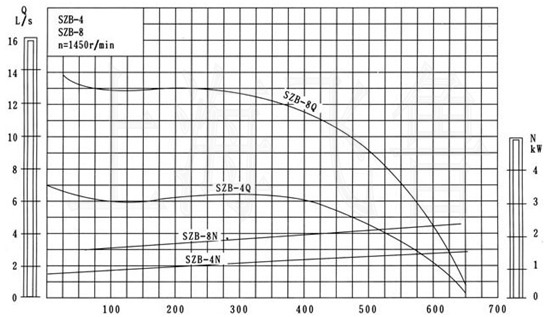

图二：SZB型水环式真空泵性能曲线图

六、SZB型水环式真空泵安装尺寸图：

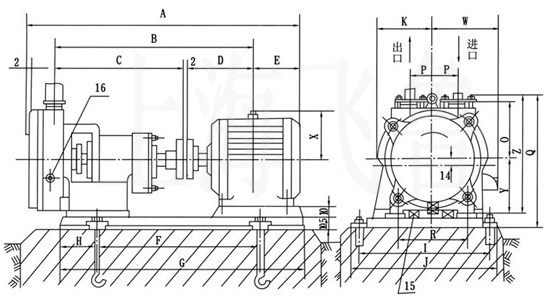

图三：SZB型水环式真空泵安装尺寸图

型号	A	B	C	D	E	F	G	H	I	J	K	Y	Z	W	R	Q	P	O	X	配用电机
SZB-4	755	504.5	313	175.5	122	390	640	125	310	360	120	135	274	155	187	359	55	121	145	Y90L-4-1.5KW
SZB-8	780	523	313	208	139	393	660	133	345	385	120	135	274	155	187	369	55	121	145	Y100L1-4-2.2KW

七、SZB型水环式真空泵安装说明：
设备须根据图三进行安装
1.真空泵用来作水泵引水用时，其安装位置与水泵之间距离要宽敞一些，以便水泵和真空泵检修时方便。
2.真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3.真空泵轴与电机轴须保持水平，不允许有不同心的现象（详见图四）�；”匦虢崾悼煽�。灌入水泥后，干至48小时，重新检查安装是否有变化，然后将底脚螺栓拧紧，不可有松动现象。

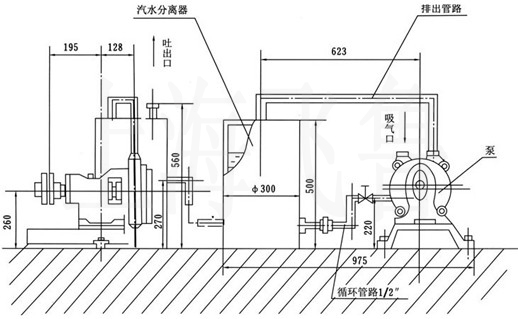

4.如须安装汽水分离器时可参看图五。

图四：电机与泵同心度的校正

图五：汽水分离器的安装

八、SZB型水环式真空泵使用维护说明：
1.真空泵启动前，须检查电机旋转方向是否与泵的旋转方向相符。轴承运转、润滑是否正常.并检查填料压紧程度是否适当，填料不能压得过紧。正常压紧的填料能够使泵中的水成滴地向外漏出。取油浸过的石棉绳做姨料，然后从泵上的冷却管(接在泵体侧面的螺丝孔(16)上)，灌入冷却水，有汽水分离器者从汽水分离器灌入，并检查吸气管路连接是否严密后方可开启泵。

2.真空泵在正常运转时，须观察是否有振动，细听泵内是否有杂声，并侧定填料函和轴承温度(正常轴承的温度不得比环境温度高出350 C,’但工作温度不得超过70℃)。如果温度超高，应立即停车检查原因。

3.真空泵作为水泵真空引水用时，其运转期间将水泵内的空气全部吸出，直到将水泵内吸出水来以后，即开动水泵，待水泵正常工作后将真空泵停车，并将吸气管路的截门关闭。

4.真空泵停车以后，将泵体内的水放净，尤其是冷冻季节更要注意，以免使泵冻裂。如果准备长期停用.最好拆开泵的全部零件擦干，将转动部位涂上黄油或防铸油脂，再重新装好，并将吸入口和排出口塞上一木塞，放里在较干澡的地方保存。
