一、罗茨水喷射真空机组的应用范围及特点：

罗茨水喷射真空机组具有抽气量大，真空度高的特点，也可以分开使用，即粗真空时用RPP型水喷射真空泵，高真空时，再串联上罗茨真空泵，极限真空可达150Pa，水喷射泵的极限真空泵度受水温的限制，只能达到一定的极限真空，串联上罗茨真空泵后可达到更高的真空度，且抽气量比一般的机械真空泵或汽水串联喷射真空泵的都要大，罗茨水喷射真空机组适用于轻工、食品、医药、油脂、农药等行业中。

二、罗茨水喷射真空机组的工作原理：

罗茨水喷射真空机组的工作原理是利用流体的能量传递二产生真空，罗茨真空机组的工作原理是利用一对转子的等速旋转，产生压缩而产生真空的。

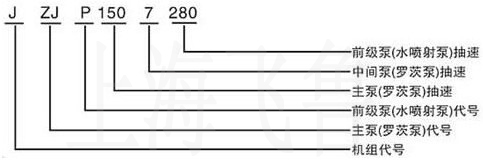

三、罗茨水喷射真空机组型号意义：

三、罗茨水喷射真空机组性能参数表：

性能参数型号	抽气率L/S	极限压力≤Pa	机组组成型号			总功率KW
性能参数型号	抽气率L/S	极限压力≤Pa	主泵	中间泵	前级泵	总功率KW
JZJP-30.60	30	267	ZJY-30		RPP-40-60	3.3
JZJP-70.180	70	267	ZJY-70		RPP-54-180	7
JZJP-150.280	150	267	ZJY-150A		RPP-65-280	10.5
JZJP-150.360	150	267	ZJY-150A		PRR-65-360	14
JZJP-150.500	150	267	ZJY-150A		RPP-80-500	18
JZJP-70.30.60	70	25	ZJY-70	ZJY-30	RPP-40-60	4.8
JZJP-150.70.180	150	25	ZJY-150A	ZJY-70	RPP-54-180	10
JZJP-150.150.280	150	25	ZJY-150A	ZJY-150A(低速)	RPP-65-280	13.5
JZJP-300.150.300	300	25	ZJY-300	ZJY-150A	RPP-65-360	18
JZJP-300.150.500	300	25	ZJY-300	ZJY-150A	RPP-80-500	22

四、罗茨水喷射真空机组的使用注意事项：

1、设备尽可能放在室内，如放在室外，应搭建遮阳防雨筒棚，避免日晒雨淋，缩短设备使用寿命。
2、机组应放在混凝土地坪上，真空泵机组吸入口与被抽容器的连接管路应尽可能的短些，管径不能小于吸入口规格，否则影响抽气量。
3、机组工作时，由于离心泵的运转及被抽高温介质的吸入原因，使工作水温升高，而降低了工作真空度，应不断注入冷水调换，或在水箱内加装冷却盘管。
特别注意：如果需要长时间停止使用，或在冬天为防止冻裂，则必须将罗茨泵冷却水套内剩水放��！

一、安装场所：

1.罗茨真空泵机组应安装在明亮、少尘的建筑物内。
2.罗茨真空泵的安装环境温度为5～40℃。
3.罗茨真空泵周围须留充分的余地，便于日常检查、维护保养、拆卸装配。

二、基础工程

1.罗茨真空泵机组与前级泵安装在同一机架上组成机组后再安装在混凝土基础上，真空泵机组大型泵必须单独安装，浇灌混凝土基础。
2.根据罗茨泵的重量和地基的耐压力确定混凝土基础的受压面积和深度。
3.为了在混凝土中埋进基础螺栓，混凝土基础浇灌时必须根据地基孔位置留出充分的空穴。
4.基础表面做水平。

三、安装

罗茨真空泵必须安装在水平的基础面上，如果基础面不平整，将会影响到泵的正常工作。
1.按底脚孔位置做好木框，将基础螺栓固定在木框上，放入预留孔中，再在预留孔中浇进混凝土，放置数日，待混凝土硬化后取掉木框。
2.将罗茨真空泵放到基础上，用水平仪校正水平，真空泵机组不平部分用金属垫片垫实，旋紧基础螺栓，用水泥将底面缝隙补满。

四、管道安装

注意事项：在工作过程中如有焊渣及其它异物进入泵内会对罗茨泵和前级泵造成严重的损害或破坏，因此在安装前务必对管道进行严格清理。在工作过程中严禁吸入带有颗粒和粉尘的气体，所以必须配置相应的过滤装置。
1.进出气管道内无任何焊渣、杂质等异物，有足够的通气能力。
2.罗茨真空泵出口至前级泵进口的连接管道中须安装一段弹性管，以减小前级泵的振动对罗茨真空泵的影响。
3.为了缩短预抽时间，在一般的系统中，前级泵的进气口除与罗茨真空泵排气口连接以外，还需安装旁通预抽管道及阀门。
4.为了防止前级泵停止时的返油或返水（前级泵采用水环真空泵时），水环罗茨真空泵机组在前级泵的进气管道上应安装放气阀或逆止阀。
5.管道连接法兰处需用O型橡胶密封圈密封，并涂上真空考克脂，整个真空系统必须密封不漏。
6.泵的冷却水进出处应连接管道，并在进水管上装上阀门，调节水量。
